Cum să alegeți dulapul rack potrivit pentru proiectul dumneavoastră?
Alegerea unui dulap rack este o decizie de infrastructură, nu "cumpărarea unei piese de mobilier". Modelul potrivit afectează stabilitatea rețelei, temperatura dispozitivelor, ergonomia serviciilor, securitatea fizică și TCO-ul real - costul total de proprietate pe întregul ciclu de viață al instalației. Dulapul determină dacă înlocuirea unui comutator va dura 5 minute sau o jumătate de zi; dacă UPS-ul și cablajul pot fi direcționate logic sau se vor ciocni în mod constant de uși; dacă rezerva de spațiu și de energie va fi suficientă pentru creștere sau fiecare upgrade se va încheia cu reconstruirea coloanei ascendente.
În practică, alegerea corectă nu se reduce la "câte U și ce adâncime". La fel de importante sunt: mediul de lucru (SOHO, birou, cameră server, laborator/AV - adică laboratoare și sisteme audio-video: săli de conferințe, studiouri/broadcast, educație, semnalizare digitală; unde contează funcționarea silențioasă, reconfigurarea rapidă și accesul ușor în față/în spate la dispozitive precum matrici HDMI/SDI/HDBaseT, procesoare DSP, amplificatoare, mixere, codificatoare/înregistratoare, playere de semnalizare și controlere), densitatea de putere (PoE, NVR, servere), logistica cablurilor (raze de curbură, rutare verticală/orizontală), distribuția energiei (1U/0U PDU, margine de putere), acustica și posibilitatea de service lateral și posterior. Cele mai frecvente probleme apar din cauza lipsei de spațiu - U, adâncime, putere și răcire - și din cauza unei scheme de gestionare a cablurilor prost gândită. Vă invităm să citiți articolul nostru, în care vom încerca să risipim toate îndoielile.
Ce este mai exact un dulap rack?

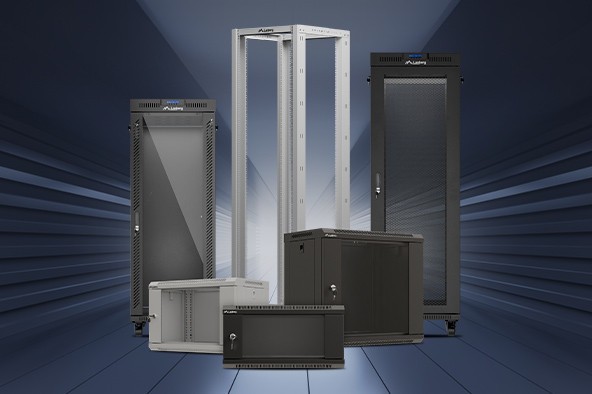

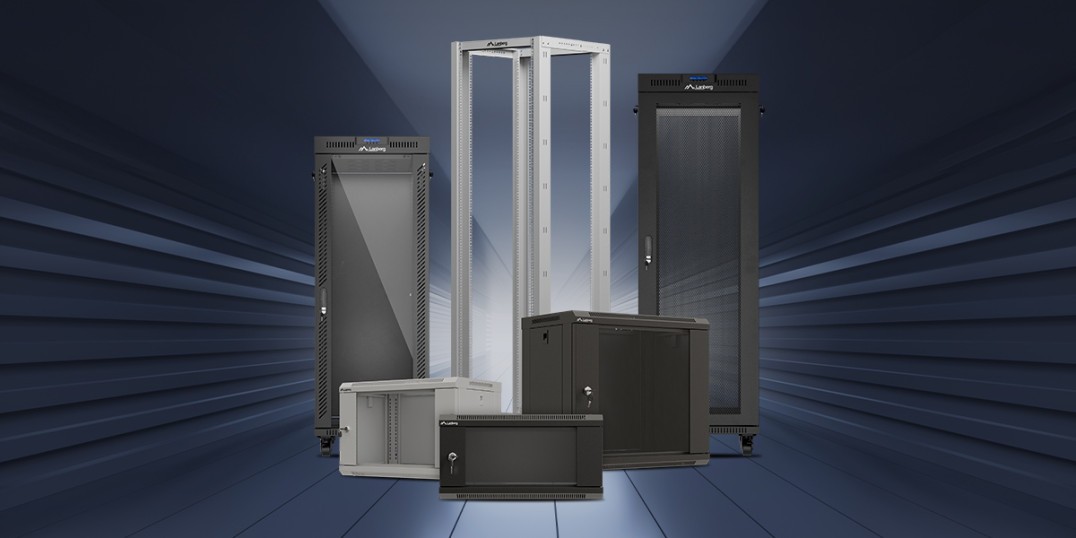

Un dulap rack este o incintă standardizată pentru montarea echipamentelor IT/telecom/AV, bazată pe o lățime de 19″ (mai rar 10″) și o împărțire a înălțimii în unități "U" (1U = 44,45 mm). Standardizarea înseamnă că panourile de conectare, comutatoarele, serverele, unitățile UPS și accesoriile se potrivesc pe aceleași șine de montare, iar întreținerea este previzibilă. Un dulap bun nu este doar un cadru de oțel cu o ușă: este o cale de circulație a aerului bine gândită, o distribuție sigură a energiei, o legare la pământ a elementelor și spațiu pentru creștere, care, împreună, scurtează timpul de inactivitate și reduc costurile de exploatare.
Standarde: 19″ (piața profesională), 10″ (SOHO - Small Office/Home Office; birou, cameră server, laborator/AV); montare pe șine cu distanța U, șuruburi M6 + piulițe cu colivie.
Corp dulap: montare pe perete sau pe podea; uși din sticlă/perforate; panouri laterale detașabile; intrări pentru cabluri.
Obiective: ordine și standardizare, timp de service mai scurt, fiabilitate mai bună, siguranță și estetică.
Cum să citiți specificațiile și să planificați dimensiunile?
Specificațiile fiecărui dulap rack se reduc la trei dimensiuni: lățime (19″/10″), înălțime (U) și adâncime (exterioară și de montare - distanța dintre șine). Înainte de a alege un model, inventariați echipamentul, însumați unitățile U și adăugați o marjă de 20-30%. Calculați adâncimea "în termeni reali": șasiu + prize + raza de îndoire a cablurilor. De asemenea, verificați capacitatea de încărcare (pentru unitățile cu montare pe perete), direcția de deschidere a ușii și posibilitatea de a inversa balamalele, iar pentru dulapurile de podea - nivelarea și posibila ancorare.
Înălțimea în U - marja care salvează proiectele
Planificarea "la limită" se termină fără spațiu pentru organizatori sau un panou de conectare suplimentar. O marjă minimă de 20-30% vă permite să extindeți instalația fără a reorganiza întregul dulap.
Practică: numărați U ale tuturor dispozitivelor, adăugați +20-30%, planificați un 1U liber deasupra elementelor deosebit de "fierbinți".
Adâncime - dimensiune externă și de montare
Pentru dulapurile cu montare pe perete, cel mai adesea 450-600 mm, pentru cele de podea 600/800/1000/1200 mm. Nu uitați de spațiul real de montare, de mufele de alimentare/ethernet și de razele de curbură - în special pentru cablurile de conectare din față.
Sfat: pentru servere/unități UPS, preferați 1000-1200 mm; pentru SOHO/CCTV, 600 mm va fi o alegere sigură.
Ușile și accesul la servicii
Ușile din sticlă îmbunătățesc acustica și permit o inspecție vizuală rapidă; ușile perforate îmbunătățesc fluxul de aer. Părțile laterale detașabile și accesul sensibil la partea din spate scurtează intervențiile.
Sfat: acolo unde zgomotul redus este o prioritate.
Capacitate de încărcare și stabilitate
Unitățile cu montare pe perete sunt limitate de perete și de suporturi, astfel încât elementele grele (UPS) sunt o excepție. În dulapurile de podea, montați modulele cele mai grele jos, egalați dulapul și - cu sarcini mari - ancorați-l.
Regula: greutatea scade, centrul de greutate rămâne jos, siguranța crește.
Dulapuri cu montare pe perete - un centru de distribuție compact
Dulapurile cu montare pe perete sunt ideale pentru SOHO, birouri mici, puncte de distribuție la etaj (IDF) și CCTV. Tipicele 9-12U cu o adâncime de 600 mm vor găzdui un router/ONT, un comutator PoE, 1-2 panouri de patch-uri și un NVR, lăsând o marjă pentru rutarea îngrijită a cablurilor. În instalațiile PoE și de supraveghere, căldura poate fi o provocare - merită să utilizați uși perforate și un panou de ventilație cu termostat. O limitare este adesea capacitatea de încărcare a peretelui; dacă planificați un UPS, verificați sarcina admisă și montați-l pe un raft cât mai jos posibil.
Când să alegeți: un nod de rețea locală, NVR + PoE, o micro-rețea acasă/la birou.
Dimensiuni inițiale: de la 4U la 12U, 350-450 mm adâncime (marjă pentru fișe și patch cord-uri).
Ventilație: panou cu 2-4 ventilatoare + termostat; 1U liber deasupra "încălzitoarelor".
Accesorii: raft pentru NVR/UPS, organizator 1U, panou cu perii, PDU 1U, set de șuruburi M6.
Dulapuri de podea - coloana vertebrală a camerelor de servere și IDF/MDF mai mari
Atunci când numărul de dispozitive și cerințele privind alimentarea, răcirea și cablarea cresc, este timpul pentru un dulap de podea. În birouri, un bun punct de plecare este 15U-32U (cel mai adesea 600x600, 600x800 mm), iar în camerele de servere de la 37U-47U (de la 600x1000/1200 sau 800x1000/1200 mm) cu față/ spate perforate. Montați modulele cele mai grele - unități UPS online, baterii - cât mai jos posibil; nivelați dulapul cu ajutorul picioarelor sau roților și ancorați-l la podea, dacă este necesar. Panourile de obturare 1-2U dintre blocurile de echipamente îmbunătățesc direcționalitatea răcirii și reduc "scurtcircuitele" fluxurilor de aer.
Când să alegeți: servere pe diapozitive, matrici, unități UPS mai mari, PDU vertical, multe cabluri.
Dimensiuni de pornire: În birouri, un punct de plecare bun este 22-32U (cel mai adesea 800×1000 mm), iar în camerele de servere 42-47U (800×1000/1200 mm).
Alimentare: alimentări duble, PDU 0U pe ambele părți, marjă de alimentare de cel puțin 30%.
Organizare: manageri de cabluri verticali, intrări cu perii în partea superioară/inferioară, panouri de obturare între dispozitive.
Rack deschis - acces complet și flexibilitate maximă
Un rack deschis (cadru deschis de 19″) este o soluție pentru laboratoare, bancuri de testare și integrare AV. Lipsa unei incinte înseamnă ventilație maximă și reconfigurare rapidă, dar necesită un mediu controlat - fără mișcare aleatorie și praf excesiv.
Avantaje: Acces la 360°, schimbări rapide, termice excelente.
Sfaturi: rotițe + bretele transversale, legături Velcro/zip, scări verticale pentru pachete.
Limitări: protecție fizică redusă - potrivite doar pentru zonele "curate".
Răcirea și acustica - o disciplină care dă roade
Răcirea trebuie planificată astfel încât să susțină un flux de aer din față spre spate. Ușile perforate și panourile de obturare limitează amestecul fluxului de aer. În zonele de birouri, ventilatoarele cu viteză variabilă cu termostat funcționează bine - mai puțin zgomot, temperaturi mai stabile. Comutatoarele PoE și NVR-urile pot disipa multă căldură; lăsați un 1U liber deasupra lor sau forțați un flux de aer mai mare.
Cele mai bune practici
Perforații frontale/posterioare, panouri de obturare 1-3U, RU libere deasupra punctelor fierbinți.
Evitați "scurtcircuitele" fluxului de aer - separați zonele reci de cele calde.
Monitorizați temperatura - setați pragurile de alarmă în mod realist.
Automatizare
Panouri pentru ventilatoare + termostat; răcirea funcționează atunci când este necesar, nu "la maxim" tot timpul.
Acustică
Sticlă + etanșări în zonele sensibile la zgomot; nu uitați de compromisul cu termicele.
Putere și siguranță - marjele aduc liniște sufletească
Organizați alimentarea prin PDU-uri: în dulapuri cu montare pe perete - 1U; în dulapuri de podea - vertical 0U (mai multe prize, cabluri mai scurte). Proiectați cu o marjă de 30% pentru prize și alimentare. Montați unitățile UPS de rack pe glisiere; în cazul sistemelor critice, luați în considerare un UPS online cu bypass de întreținere. Împământați toate elementele dulapului (șasiu, uși, panouri) și controlați accesul în încăpere.
Plan de alimentare: marjă ≥30% pentru creșterea sarcinii și a temperaturii.
Topologie: acolo unde este posibil - două alimentări independente.
Siguranță: legare la pământ, încuietori, îndepărtarea limitată a panourilor.
Gestionarea cablurilor - servicii mai rapide și mai puține erori
Terminați cablurile fixe pe panouri de conectare și utilizați cabluri de conectare scurte, etichetate, pe dispozitive. În partea frontală, utilizați organizatoare orizontale, iar în dulapurile de podea - scări verticale. Panourile cu perii vă permit să direcționați fasciculele de sus/jos fără a pierde din estetică și reduc pătrunderea prafului. Rutați fibra separat, menținând razele de curbură.
Organizare: patch panel = graniță între cablarea fixă și patch-uri.
Ergonomie: curbe blânde, rezerve de relaxare, etichete pentru porturi și pachete.
FO: trasee separate și raze de curbură în conformitate cu recomandările producătorului.
Adaptarea la scenariu - cum să nu exagerați
La domiciliu/într-un micro-oficiu, un suport de perete de 19″ 4-12U, cu o adâncime de 350-450 mm va funcționa cel mai bine (pentru NVR/PoE: 450-600 mm). În IDF/MDF alegeți un suport de perete 12-15U (350-600 mm) sau treceți la un șasiu de podea 15-32U - 600×600 sau 600×800 mm.
O cameră de servere "cu un singur dulap" înseamnă un dulap de podea de 37-47U (cel mai adesea 42-47U) cu dimensiuni de 600×1000/1200 sau 800×1000/1200 mm, cu partea frontală/posterioară perforată, PDU-uri 0U verticale pe ambele părți și panouri de obturare 1-3U între blocurile de echipamente.
Laboratoarele și sistemele AV vor beneficia de un rack deschis 18-42U - acces complet și termic excelent, dar numai în medii controlate; adăugați rotile, bretele transversale și legături Velcro/zip.
SOHO / CCTV
Dulap: montare pe perete 9-12U, 600 mm.
Completări: ventilator + termostat, PDU 1U, organizator 1U, raft pentru NVR/UPS.
Birou (IDF/MDF)
Dulap: montat pe perete 12-15U sau pe podea 22-32U.
Priorități: rutare clară a cablurilor, margine U, față îngrijită.
Camera serverelor
Dulap: de podea 42-47U, 800×1000/1200 mm.
Priorități: față / spate perforate, PDU 0U pe ambele părți, panouri de obturare, verticale ordonate.
Laborator / AV
Dulap: rack deschis 18-42U.
Priorități: reconfigurare rapidă, acces complet, organizatoare Velcro/verticale.
Cele mai frecvente greșeli și cum să le evitați
Cel mai adesea nu există suficientă rezervă U și adâncime de montare, astfel încât prizele se ciocnesc de uși și fiecare element nou declanșează un "efect domino". La fel de frecvent este subestimarea răcirii (PoE/NVR) și "puterea dimensionată la limită". Modulele grele montate la înălțime ridică centrul de greutate și riscul de răsturnare.
Marjă de manevră: +20-30% U și +30% putere.
Adâncime: include dopurile și razele de îndoire; verificați adâncimea dintre șine.
Termice: perforații, ventilatoare, panouri de obturare; RU libere deasupra elementelor fierbinți.
Stabilitate: UPS/baterii în partea de jos, nivelare și eventual ancorare.
Accesoriile care fac cu adevărat diferența
Acestea sunt lucrurile mici care scurtează timpul de service și îmbunătățesc fiabilitatea. Rafturi (fixe/alunecătoare) pentru dispozitive fără "urechi", glisiere pentru servere, panouri de obturare 1-2U care îmbunătățesc direcționalitatea răcirii, PDU-uri 1U/0U pentru o distribuție ordonată a energiei, panouri cu perii, organizatoare și o rezervă de șuruburi M6 cu piulițe cușcă.
Montare: rafturi, glisiere, kituri M6.
Răcire: panouri de obturare, ventilatoare + termostat.
Comandă/alimentare: PDU 1U/0U, organizatoare, panouri cu perii, curele Velcro/legături cu fermoar.
Rezumat
Începeți alegerea unui dulap rack pornind de la rolul său (SOHO/IDF/sala de servere/laborator), apoi numărați U și adâncimea "în termeni reali", proiectați răcirea și alimentarea cu o marjă și, în final, ocupați-vă de cele mai bune practici de gestionare a cablurilor. Marjele sunt asigurarea dumneavoastră: +20-30% U și +30% putere asigură că instalația rămâne funcțională și pregătită să crească.
SOHO/CCTV: montare pe perete 19″ 4-12U, 350-450 mm (pentru NVR/PoE: 450-600 mm); ventilator cu termostat, 1U PDU, 1U liber deasupra "încălzitoarelor".
IDF/MDF: montare pe perete 12-15U sau pe podea 15-32U (600×600 / 600×800 mm); organizatoare (orizontale/verticale) și panouri de obturare 1-3U.
Camera serverelor: de podea 37-47U (cel mai adesea 42-47U), 600×1000/1200 sau 800×1000/1200 mm; față / spate perforate, PDU 0U pe ambele părți, panouri de decuplare 1-3U, alimentări duble și marjă de putere ≥30%.
Laborator/AV: rack deschis 18-42U - acces complet și reconfigurare rapidă într-un mediu controlat; rotițe + bretele transversale, legături Velcro/zip, scări verticale.
Un dulap rack bine ales este o investiție în stabilitate și reducerea costului total de proprietate - organizează cablarea, îmbunătățește răcirea și scurtează timpul de service. Acum dispuneți de un set complet de criterii pentru a lua o decizie în cunoștință de cauză: de la înălțimea în U și adâncimea reală de montare, prin tipul de ușă și planul de răcire, până la distribuția de energie și accesorii. În loc de "compromisuri pentru astăzi", alegeți o soluție care lasă o marjă pentru mâine.
