Putere, curent, secțiunea transversală a cablului și conectori IEC

Un cablu de alimentare este adesea ales după o regulă simplă: dacă ștecherul se potrivește, ar trebui să funcționeze. În cazul echipamentelor de birou, acest lucru nu cauzează de obicei probleme, dar într-o cameră de servere, cu un UPS sau într-un dulap rack de mari dimensiuni, această abordare simplistă poate duce la supraîncălzirea cablurilor, la căderi de tensiune inutile sau la supraîncărcarea uneia dintre componentele din circuitul de alimentare. În practică, patru factori sunt cei mai importanți: specificațiile dispozitivului, curentul nominal al cablului, secțiunea transversală a conductorilor săi și tipul corect de conector IEC.

Puterea nominală vs. puterea maximă – Care este diferența?

Puterea nominală este valoarea declarată de producător pentru condițiile de funcționare specificate ale unui dispozitiv. Puterea maximă, pe de altă parte, definește limita superioară care nu trebuie depășită. Aceasta nu înseamnă întotdeauna că acest nivel de putere poate fi furnizat continuu fără restricții – semnificația exactă a unei valori date trebuie interpretată întotdeauna în contextul specificațiilor produsului.

În cazul echipamentelor IT, acești parametri pot fi ușor confundați. O sursă de alimentare pentru computer cu o putere nominală de 1000 W nu consumă continuu 1000 W din rețeaua electrică. Valoarea nominală se referă în primul rând la capacitățile sale de ieșire, în timp ce consumul real de energie depinde de sarcină și de eficiență. Prin urmare, atunci când se alege un cablu, curentul maxim de intrare specificat pe plăcuța de identificare sau în documentația producătorului este deosebit de important.

Tensiune, curent și putere – un calcul rapid

Relația de bază este: P = U × I, unde P reprezintă puterea, U tensiunea și I curentul. Într-o instalație de 230 V, un dispozitiv care consumă 5 A dă un produs de 1150 VA. Într-un circuit de curent alternativ, puterea activă reală depinde și de factorul de putere, astfel încât înmulțirea valorii de 230 V cu curentul în amperi trebuie considerată mai degrabă o estimare convenabilă a sarcinii pe traseul de alimentare, decât întotdeauna ca puterea reală în wați.

În cazul cablului, curentul este parametrul cheie. Curgerea curentului determină încălzirea conductorilor și a conectorilor, motiv pentru care cablul trebuie să aibă un curent nominal cel puțin egal cu sarcina maximă a dispozitivului, ținând cont totodată de cerințele întregii instalații electrice.

Secțiunea transversală a conductorului vs. curentul admis

Cu cât secțiunea transversală a conductorului este mai mare, cu atât rezistența sa electrică este mai mică. Acest lucru înseamnă pierderi de energie mai mici, o cădere de tensiune mai redusă și o încălzire mai mică la același curent. Relația termică este deosebit de importantă, deoarece pierderile cresc aproximativ proporțional cu I²R – prin urmare, chiar și o creștere relativ mică a curentului poate provoca o creștere semnificativă a generării de căldură.

Cu toate acestea, nu există o regulă universală de genul „0,75 mm² este întotdeauna egal cu 10 A”. Sarcina admisibilă depinde, de asemenea, de proiectarea cablului, de izolație, de temperatura ambiantă, de lungime, de metoda de instalare și de conectori înșiși. Prin urmare, pentru un cablu de alimentare gata fabricat, cea mai importantă specificație este curentul nominal al produsului complet, indicat de producător.

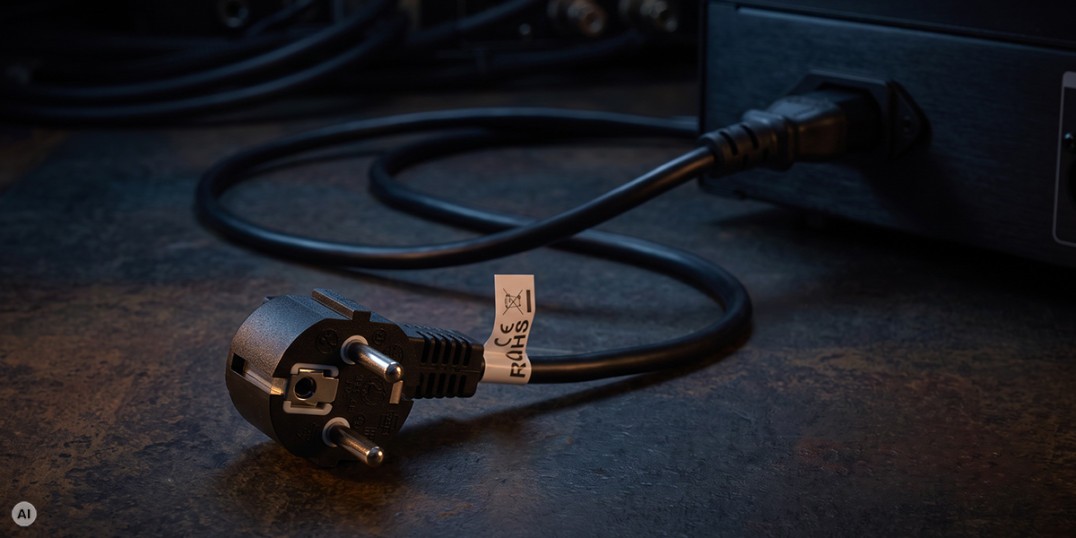

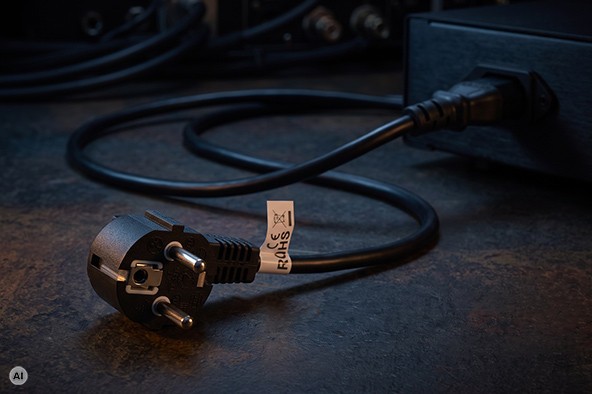

Un bun exemplu poate fi găsit în gama de produse Lanberg. Cablul de alimentare CEE 7/7 – IEC C13 de 1,8 m utilizează conductori de 0,75 mm² și are un curent nominal de 10 A. Cablul de alimentare pentru servere cu conector C19 utilizează conductori de 1,5 mm² și este proiectat pentru 16 A. În același timp, cablul C5 pentru sursele de alimentare ale laptopurilor utilizează, de asemenea, conductori de 0,75 mm², dar curentul său nominal este de numai 2,5 A. Acest lucru demonstrează de ce capacitatea întregului cablu nu ar trebui determinată exclusiv de secțiunea transversală a conductorului.

Cele mai comune conectori IEC în echipamentele IT

Calculatoarele, serverele, monitoarele și dispozitivele de rețea utilizează de obicei conectori din familia IEC 60320. Cele mai frecvente perechi sunt C13/C14, C19/C20 și C5/C6. C13 este conectorul situat pe cablul de alimentare, în timp ce C14 este priza de pe dispozitiv. În mod similar, C19 este conectorul de pe cablu și se cuplează cu o priză C20, în timp ce C5 se află pe cablu și se conectează la o priză C6.

C13/C14 este cel mai comun standard și este utilizat pe scară largă la calculatoarele desktop, monitoare, multe servere, switch-uri și unități PDU. C19/C20 este mai mare și proiectat pentru sarcini mai mari, motiv pentru care este utilizat în mod obișnuit cu sisteme UPS mai puternice, servere și echipamente de distribuție a energiei electrice în dulapuri rack. C5/C6 este conectorul distinctiv în formă de „trifoi”, întâlnit adesea la sursele de alimentare externe pentru laptopuri și la alte dispozitive cu consum redus de energie.

Este important să rețineți că intensitatea nominală a curentului unui conector nu mărește automat intensitatea nominală a întregului circuit de alimentare. Dacă PDU-ul, cablul, adaptorul sau priza dispozitivului au o limită inferioară, acea componentă devine factorul limitativ. Regula este simplă: sistemul poate suporta doar o sarcină egală cu cea a celei mai slabe componente a sale.

Cum să alegeți un cablu de alimentare în practică

1. Verificați priza dispozitivului. Mai întâi, stabiliți dacă aveți nevoie de un conector C13, C19, C5 sau de un alt tip.
2. Citiți curentul maxim de intrare. Căutați valoarea în amperi pe plăcuța de caracteristici a dispozitivului sau în documentația producătorului.
3. Comparați specificațiile cablului. Curentul nominal al cablului finit nu trebuie să fie mai mic decât sarcina necesară.
4. Luați în considerare întregul traseu de alimentare. În instalațiile de tip rack, verificați și valorile nominale ale UPS-ului, PDU-ului, prizelor și dispozitivelor de protecție.
5. Acordați atenție condițiilor de funcționare. Cablurile lungi, temperaturile ambientale ridicate și cablajul strâns legat îngreunează disiparea căldurii și sporesc importanța alegerii secțiunii corecte a conductorului.

Cele mai frecvente greșeli

• alegerea unui cablu numai pe baza formei ștecherului, fără a verifica curentul nominal al acestuia;
• considerarea puterii nominale din denumirea dispozitivului, cum ar fi 1000 W pe o sursă de alimentare pentru PC, ca fiind consumul continuu de energie de la rețea;
• presupunerea că toate cablurile cu același conector IEC au caracteristici electrice identice;
• utilizarea unor adaptoare aleatorii care pot deveni cea mai slabă componentă a conexiunii;
• ignorarea sarcinii totale a unui UPS sau PDU la conectarea mai multor dispozitive;
• continuarea utilizării unui cablu cu izolația deteriorată, cu un conector deformat sau cu semne vizibile de supraîncălzire.

Siguranța începe cu alegerea cablului potrivit

În majoritatea instalațiilor, alegerea cablului de alimentare corect se rezumă la câteva minute petrecute verificând specificațiile. Trebuie să cunoașteți tipul conectorului, curentul maxim de intrare al dispozitivului, specificațiile cablului complet și limitările UPS-ului sau PDU-ului. Acest mic efort merită pe deplin, comparativ cu consecințele potențiale ale conexiunilor supraîncălzite sau ale unei căi de alimentare supraîncărcate.

C13/C14 rămâne soluția standard pentru o mare parte din echipamentele IT, C19/C20 este potrivit pentru sarcini mai mari, iar C5/C6 este utilizat în mod obișnuit cu surse de alimentare mai mici și dispozitive cu putere redusă. Indiferent de tipul conectorului, cea mai importantă regulă rămâne întotdeauna aceeași: specificațiile cablului trebuie să corespundă atât dispozitivului, cât și întregii instalații electrice, nu doar formei prizei.
